WZP系列薄膜鉑熱電阻

    工業用薄膜鉑熱電阻作為新一代的溫度測量和調節傳感器，通常用來和顯示儀表等配套，以直接測量各種生產過程中-79℃～600℃范圍內液體，蒸汽和氣體介質及固定表面等溫度。

□主要技術指標

熱電阻感溫元件在0℃的電阻值（R0）

分度號Pt100　　B級　R0=100±0.12Ω

鉑熱電阻的電阻與溫度關系一般可用以下關系表示：在-79～0℃范圍內

Rt=R0｛1+At+Bt2+C(t-100℃)t3｝

Rt=R0(1+At+Bt2)

Rt 為t℃時熱電阻的電阻值（Ω）

式中的R0為0℃時熱電阻的電阻值（Ω）

t為被測介質溫度（℃）

A、B、C等均為有關的分度常數

2）實際適用溫度須根據具體情況而定。

·自然影響

通過熱電阻中的測量電流為2mA，測得的電阻增量換算成溫度值應不大于0.3℃。

·熱響應時間

當被測介質（一定溫度和規定流速的水）溫度出現隊躍變化時，熱電阻的電阻值變化至相當于該階躍變化的50%所需的時間，用了T0.5表示。

·公稱壓力S

系指在室溫下保護管所承受的靜態外壓而不破損，測溫性能不受其影響。

·絕緣電阻

當周圍空氣溫度為15～35℃和相對濕度不大于80%時，熱電阻感溫元件和保護管之間以及雙支感溫元件之間的絕緣電阻，應不小于100MΩ（電壓10～100V）。

·最小可置入深度

一般應不小于其保護管外徑的15倍，再加上感溫元件的長度。

□原理和結構

·原理

熱電阻是利用物質在溫度變化時，其本身電阻也隨著溫度發生變化的特性來測量溫度的。熱電阻的受部部分（感溫元件）是以硅片作基體；采用先進的濺射、光刻激光調阻等工藝手段，來實現鉑電阻薄膜化的。從而達到全固態、超小型、響應快、高可靠性和高的性能價格比的目的。

·結構

各種熱電阻的外型通常是極不相同的，但它們的基本結構卻大致相似。一般由感溫元件、絕緣套管、保護管和接線盒等主要部分組成。

1．感溫元件，采用薄膜鉑熱電阻，它是熱電阻的核心部分。

2．保護管：根據被測介質的狀況和測量溫度的不同，采用不同的材料制成。保護管要求耐溫、耐腐蝕、能承受溫度的劇變，有良好的氣密性以及足夠的機械強度等。

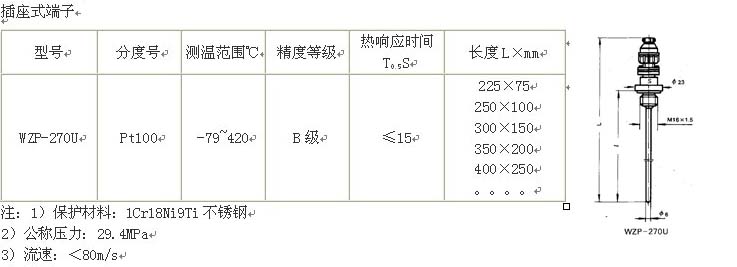

3．接線盒：接線盒內裝有接線端子，使用時只要接上導線，就可以和顯示儀表相連接。接線盒一般采用鋁合金材料制成，具有一定的機械強度和密封性能。它的結構形式有防水式、防濺式、插座式和隔爆型以及簡易式、電纜導線式等。

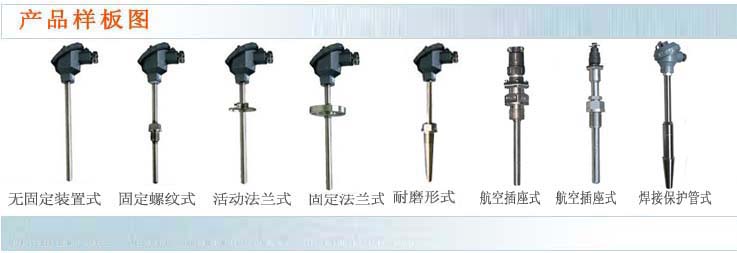

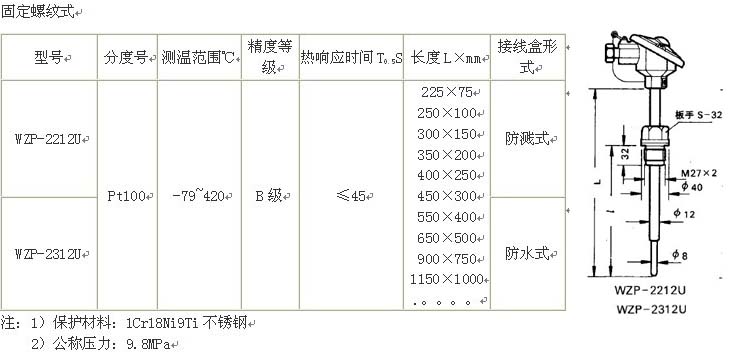

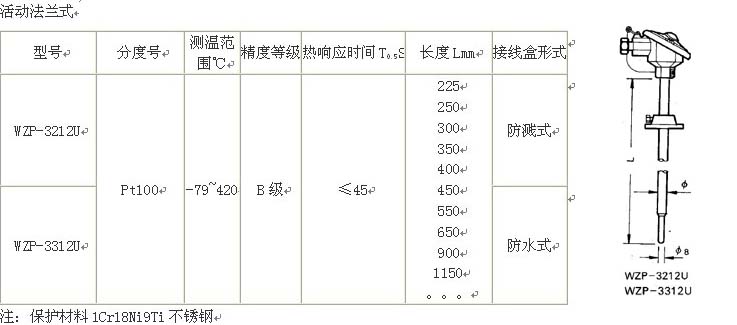

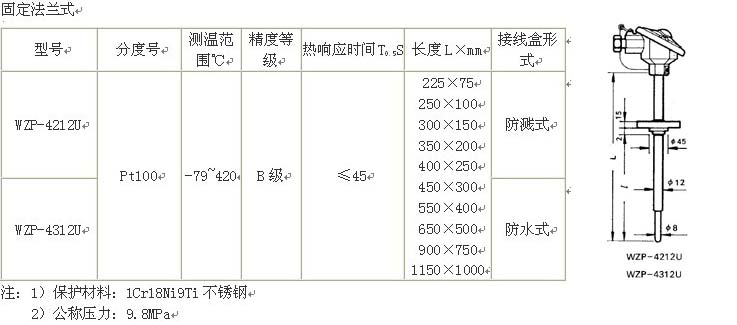

4. 安裝固定裝置：熱電阻的安裝固定裝置是供現場安裝用。固定裝置形式有固定螺紋、固定法蘭、活動法蘭、固定卡套螺紋、活動卡套螺紋、可動卡套法蘭和固定卡套法蘭。還有不帶固定裝置的品種。
