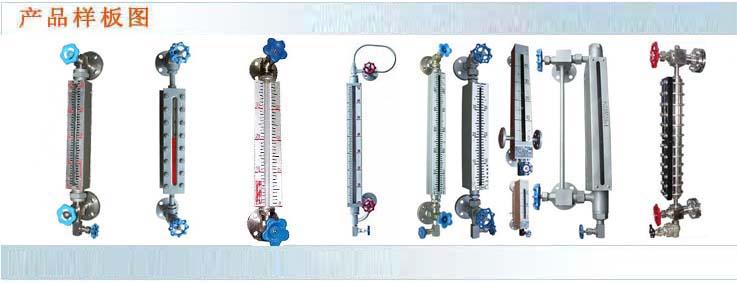

TB型大口徑快速玻璃板液位計
TB型大口徑快速玻璃板液位計是專為石油化工裝置中較粘稠介質的液位測量而設計制造的。儀表測量范圍大，口徑大，流速快，不堵塞，兩端無盲區，主要用于石油化工裝置中的非結晶介質的液位測量，根據現場安裝需要，液位計可分直角安裝和水平安裝兩種
◆主要技術參數
測量范圍：300、500、800、1100、1400、1700……6000mm
工作壓力： 4.0Mpa
工作溫度：≤250℃
鋼球自動封閉壓力：＞0.2Mpa
蒸汽伴熱壓力：≤0.6Mpa
蒸汽夾套接頭：G1/2”外螺紋
連接法蘭標準：JB/T82.1-94 DN25 PN1.6、2.5或JB/T82.2-94 DN25 PN4.0凸面法蘭，其它法蘭標準如HGJ、GB、ANSI等請用戶注明。
材質：碳鋼、不銹鋼
◇工作壓力和工作溫度關系
工作溫度℃ | 200 | 220 | 235 | 250 |
工作壓力Mpa | 4.0 | 3.9 | 3.8 | 3.7 |
◆型號規格
TB | 大口徑快速玻璃板液位計 | ||||||
J | 直角安裝 | ||||||
P | 水平安裝 | ||||||
4.0 | 工作壓力 | ||||||
1 | 碳鋼 | ||||||
2 | 不銹鋼 | ||||||
R | 帶伴熱夾套 | ||||||
安裝中心距L | 單節可視長度 | 總可視長度L1 | |||||
300 | 264 | 304 | |||||
500 | 264 | 592 | |||||
800 | 264 | 920 | |||||
1100 | 304 | 1040 | |||||
1400 | 304 | 1404 | |||||
1700 | 304 | 1772 | |||||
