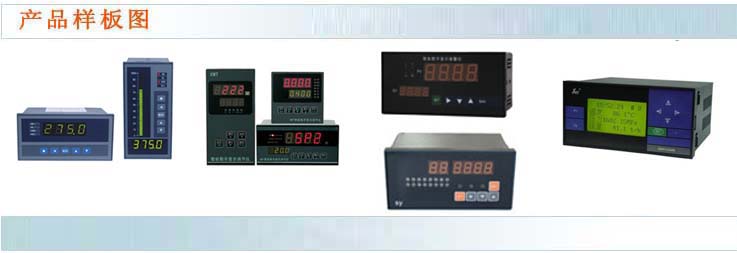

智能PID調節數顯控制儀
產品特點
|
采用先進的PID智能控制算法，抗超調，具備自整定（AT）功能； |
誤差小于0.2%F?S，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度； |
3點報警輸出，可選擇12種報警方式，報警靈敏度獨立設定，具備延時報警功能，有效防止干擾等原因造成誤報； |
全透明、高速、高效的網絡化通訊接口，實現計算機與儀表間完全的數據傳送和控制； |
獨有的控制權轉移功能使計算機可以直接控制儀表的報警輸出、控制輸出和變送輸出； |
良好的軟件平臺，具備二次開發能力，能夠滿足特殊的功能需求； |
技術參數 |
參數 | 類別 | 規格 |
輸入信號 | 模擬量 | 熱電偶：K、S、R、B、N、E、J、T |
熱電阻：Pt100、Cu100、Cu50、BA2、BA1、G53 | ||
直流電流：0～10mA、4～20mA 、0～20mA | ||
直流電壓：0～5V、1～5V | ||
mV：訂貨時注明范圍 | ||
電位器：500～5000Ω | ||
遠傳壓力表 | ||
輸出信號 | 控制輸出 | 調節方式：連續PID、位式PID |
線性電流/電壓輸出：同變送輸出 | ||
可控硅無觸點開關輸出：100V～240V AC，0.2A（持續）1A（20ms瞬時，重復周期大于5s） | ||
可控硅過零觸發：可觸發5～500A的雙向可控硅、2個單向可控硅反并聯連接或可控硅功率模塊 | ||
SSR電壓輸出：8V DC，40mA（用于驅動SSR固態繼電器） | ||
繼電器輸出：觸點容量AC220V/3A | ||
變送輸出 | 變送輸出光電隔離 | |
DC0～10mA、DC4～20mA，負載阻抗R≥600Ω | ||
DC0～5V、DC1～5V、DC0～10V（訂貨時需注明） | ||
通訊輸出 | 光電隔離，RS232、RS485可選，采用MODBUS RTU通訊協議 | |
波特率：2400、4800、9600、19200bps可設定 | ||
報警輸出 | 12種報警方式，通過設定選擇，具備延時報警功能，觸點容量：AC220V/3A | |
饋電輸出 | DC24±5%V 負載電流≥50mA | |
其他功能 | 顯示方式 | 單排四位LED顯示測量值 |
顯示范圍 | -1999～9999，小數點位置可設定 | |
測量精度 | ±0.2%FS | |
控制周期 | 0.2秒 | |
設定方式 | 面板輕觸式按鍵數字設定，設定值斷電后****保存 | |
使用環境 | 工作環境 | 0～50℃ |
相對濕度 | 10～90%RH，避免強腐蝕性氣體 | |
耐壓強度 | 輸入/輸出/電源/通訊 ≥1000V.AC 1分鐘 | |
絕緣阻抗 | 輸入/輸出/電源/通訊 ≥100MΩ | |
供電電壓 | AC85～265V(開關電源)，功耗≤7W | |
DC12～36V，推薦DC24V(開關電源)，功耗≤5W |
選型編碼
尺寸規格 | XMTA | 160×80×125 mm(橫式) | ||||||||
XMTB | 80×160×125 mm(豎式) | |||||||||
XMTC | 96×96×112 mm(方形) | |||||||||
XMTD | 96×48×112 mm(橫式) | |||||||||
XMTE | 48×96×112 mm(豎式) | |||||||||
XMTF | 72×72×112 mm(方形) | |||||||||
報警選擇 | 20 | 無報警 | ||||||||
21 | 一點報警 | |||||||||
22 | 二點報警 | |||||||||
23 | 三點報警 | |||||||||
輸入信號 | 1 | 熱電偶：K、S、R、B、N、E、J、T | ||||||||
2 | 熱電阻：Pt100、Cu100、Cu50、BA2、BA1、G53 | |||||||||
3 | 電流：0～10mA、4～20mA 、0～20mA | |||||||||
4 | 電壓：0～5V、1～5V | |||||||||
5 | mV：訂貨時注明范圍 | |||||||||
6 | 電位器：500～5000Ω | |||||||||
9 | 特殊信號輸入 | |||||||||
控制輸出 | -C0 | 繼電器輸出 | ||||||||
-C3 | 電流：0～10mA、4～20mA 、0～20mA | |||||||||
-C4 | 電壓：0～5V、1～5V | |||||||||
-C5 | 固態繼電器驅動電壓輸出(G型只能1點報警) | |||||||||
-C6 | 可控硅無觸點常開式輸出(G型不能提供) | |||||||||
-C7 | 可控硅過零觸發輸出(G型不能提供) | |||||||||
-C9 | 特殊信號輸出 | |||||||||
變送輸出 | -0 | 無變送輸出 | ||||||||
-3 | 電流：0～10mA、4～20mA 、0～20mA | |||||||||
-4 | 電壓：0～5V、1～5V | |||||||||
-9 | 特殊信號輸入 | |||||||||
通訊接口 | 0 | 無通訊接口 | ||||||||
2 | RS-232通訊接口 | |||||||||
8 | RS-485通訊接口 | |||||||||
饋電選擇 | - | 不選擇，可省略 | ||||||||
-P | DC24V外供 | |||||||||
供電方式 | -T | AC85～265V （推薦AC220V） | ||||||||
-W | DC12～36V （推薦DC24V） | |||||||||
備注： |
XMTG根據控制輸出情況最多只能做二點報警，變送輸出、通訊接口和饋電功能只能選其一； |
選型舉例： XMTB223-C3-00-P-T |
表示：80×160 mm的豎式PID調節儀，帶二點報警，輸入電流信號，控制輸出為電流信號，DC24V對外供電，AC85～265V電源供電。 |
